　　安鋼集團綜合水處理項目石灰料倉自動投加裝置是我司承接上海電氣旗下的第一個項目，本項目驗收于2022年，使用至今獲得了業主及總包單位的一致好評：系統自動化程度高，漿液制備穩定，投加控制精準!

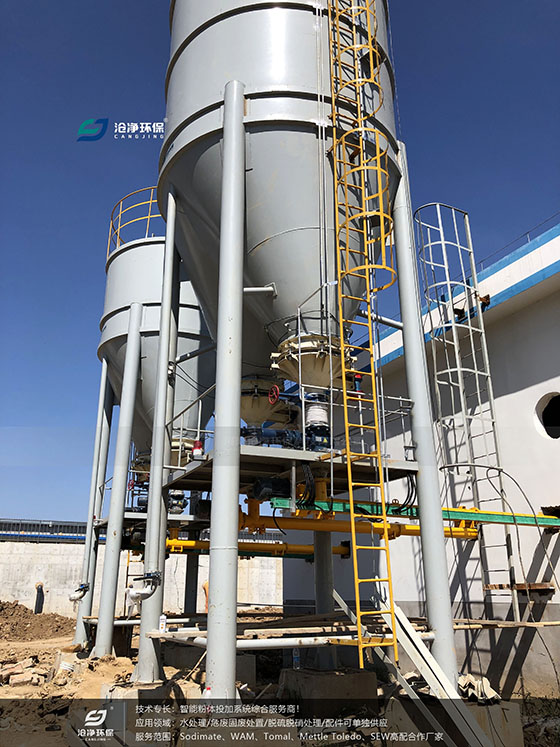

安鋼集團石灰料倉自動投加裝置安裝現場

　　本項目建設初期河南安鋼周口鋼鐵有限責任公司對一期一步工程綜合水處理站的石灰料倉自動投加裝置采購，提出了功能、設計、結構、性能、安裝和試驗等方面的技術要求。

　　石灰料倉規格參數

　　儲罐直徑：3.2m，儲罐容積100m3;輸送量：2000~3000L/h。

　　含：料倉除塵器、空穴振打破拱系統、開關閥、多螺旋給料機：一拖二，單螺旋輸送器(含軟連接)，連續工作或間斷工作。

　　能實現精準加藥，提供配套閥件、PLC控制柜等。

石灰料倉自動投加裝置使用現場

　　石灰料倉詳細配置清單

　　1、上料系統上料管路：DN100,碳鋼噴漆，含 DN100 手動蝶閥

　　2、石灰料倉容積：100m3 依據圖紙制作　材質：Q235B　壁厚：6-8mm　內外表面處理：鋼構除銹打磨噴漆　其 他：含配套爬梯護欄，人孔，支腿等　外型尺寸：直徑 3600mm 直段 9000mm 雙錐

　　3、壓力安全閥結構規格：VCP273B　材 質：閥體碳鋼噴塑，工程塑料防水蓋　正壓范圍：280～1000mmH2O負壓范圍：-200～-120mmH2O　出廠設置：50mmH2O/-20mmH2O

　　4、料倉除塵器過濾面積：24.5m2　濾芯材質：PP　儀表電源：220V/50Hz　運行方式：脈沖反吹　耗 氣 量：24L/min@4bar(設備運行時)

　　5、料位傳感器結構規格：SR-07　漿片材質：SUS304　漿片轉速：1rpm　電氣規格：24VDC，4W

　　6、活化料斗型 號：Φ1000　材 質：碳鋼噴漆　額定功率：0.75kW/380V　激 振 力：3KN　振動頻率：3000rpm

　　7、助流氣碗規格型號：VB15，配套 4 只電磁閥　材 質：耐磨硅基橡膠　耗 氣 量：0.66m3/min@4bar　氣源接口：G3/8"

　　8、手動插板閥通徑尺寸：DN250　材 質：閥體鑄鋼 閥芯 SUS304

　　9、短接頭規格尺寸：DN250*100mm　材 質：碳鋼噴漆

　　10、柔性連接規格尺寸：DN250*200mm　材 質：耐磨 UPVC

　　11、變徑短接頭DN250×200 單法蘭

　　12、底座與支架100#槽鋼 + 100#方管

　　13、星型給料機規格尺寸：DN200　材 質：碳鋼噴漆　給 料 量：0~2t/h　電氣規格：變頻電機，380V/0.75kW

　　14、螺旋輸送機規格型號：D165-6324/ D165-8104　材 質：碳鋼噴漆　安裝角度：傾角 0°　輸 送 量：2000-3000l/h　電氣規格：380V/4.0kW

　　15、柔性連接規格尺寸：DN150*110mm　材 質：耐磨硅基橡膠

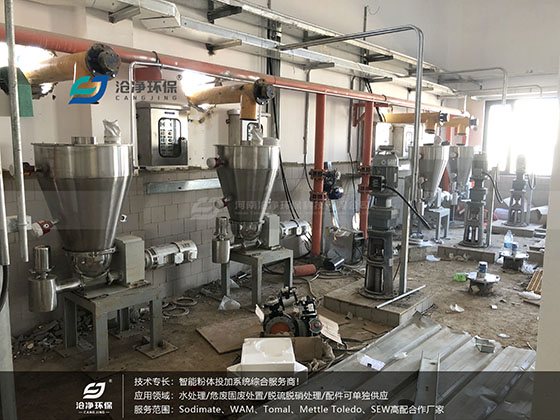

石灰料倉計量投加裝置

　　16、計量倉規格尺寸：120L　材 質：SUS304

　　17、雙螺旋干粉投加機型 號：CJ-SF-T46　材 質：SUS304　規 格：喂料電機 2.2KW 變頻 帶強冷風扇

　　18、呼吸閥規格尺寸：2.5 英寸*76*38　材 質：SUS304

　　19、隔離閥規 格：V2FS-DN150

　　20、柔性連接規格尺寸：DN150*110mm　材 質：耐磨硅基橡膠

　　21、控制箱結構尺寸：800×1800×600　PLC 型號：西門子 S7-200 SMART　元 器 件：主要元器件采用施耐德品牌　　通訊協議：預留以太網通訊

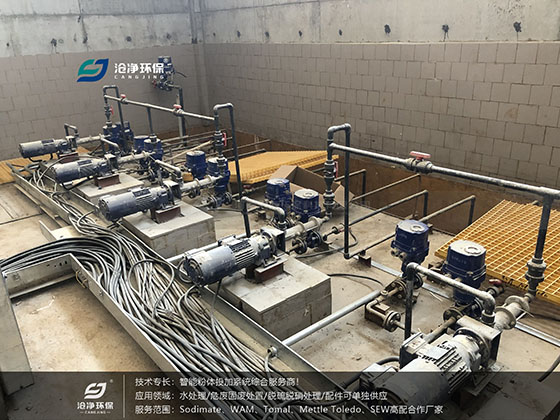

石灰料倉自動投加系統
